Строительство каркасного дома по проекту КД 066, Малые Борницы

Завершено строительство каркасного дома по проекту КД 066 в д. Малые Борницы, Гатчинского р-на в комплектации «С отделкой + Инженерный пакет».

Конструктив

  1. Силовой каркас выполнен из сухих пиломатериалов. Сборка осуществляется на основании Конструктивного решения.
  2. Нормативная толщина утепления комбинированная:
    • капитальные стены 150 мм плитным базальтовым утеплителем Rockwool ЛАЙТ БАТТС + Белтермо top 20 мм шип-паз;
    • пол, перекрытие, кровля 200 мм плитным базальтовым утеплителем Rockwool ЛАЙТ БАТТС.
  3. Общая толщина капитальной стены от наружной до внутренней отделки 320 мм.

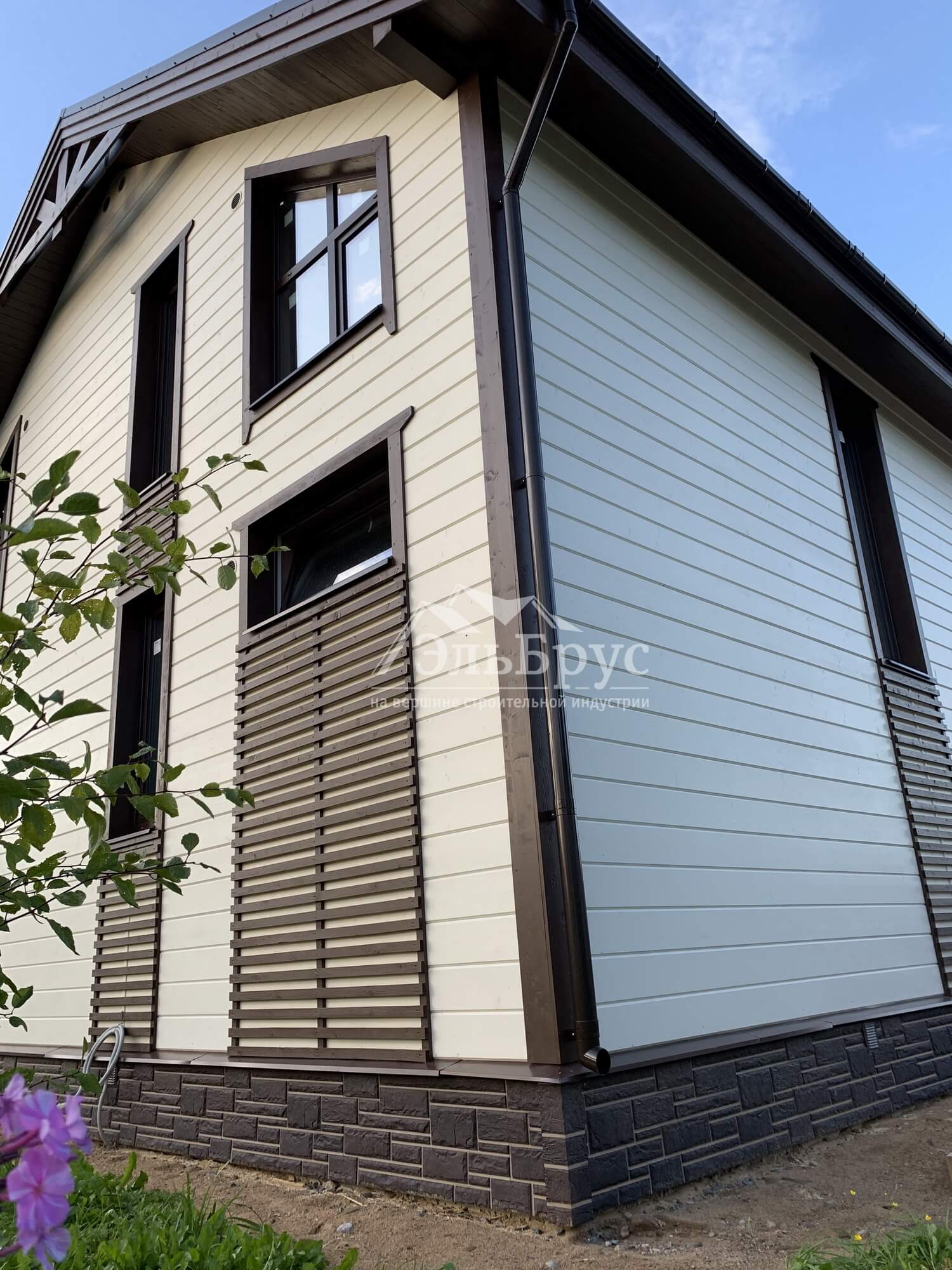

  4. Наружная отделка стен — сухая имитация бруса 22х200 мм «Карельский профиль», класс АБ, с улучшенной характеристикой замка шип-паз.
  5. Покраска наружных стен выполнена в три слоя финской укрывной краской-антисептиком Teknos.

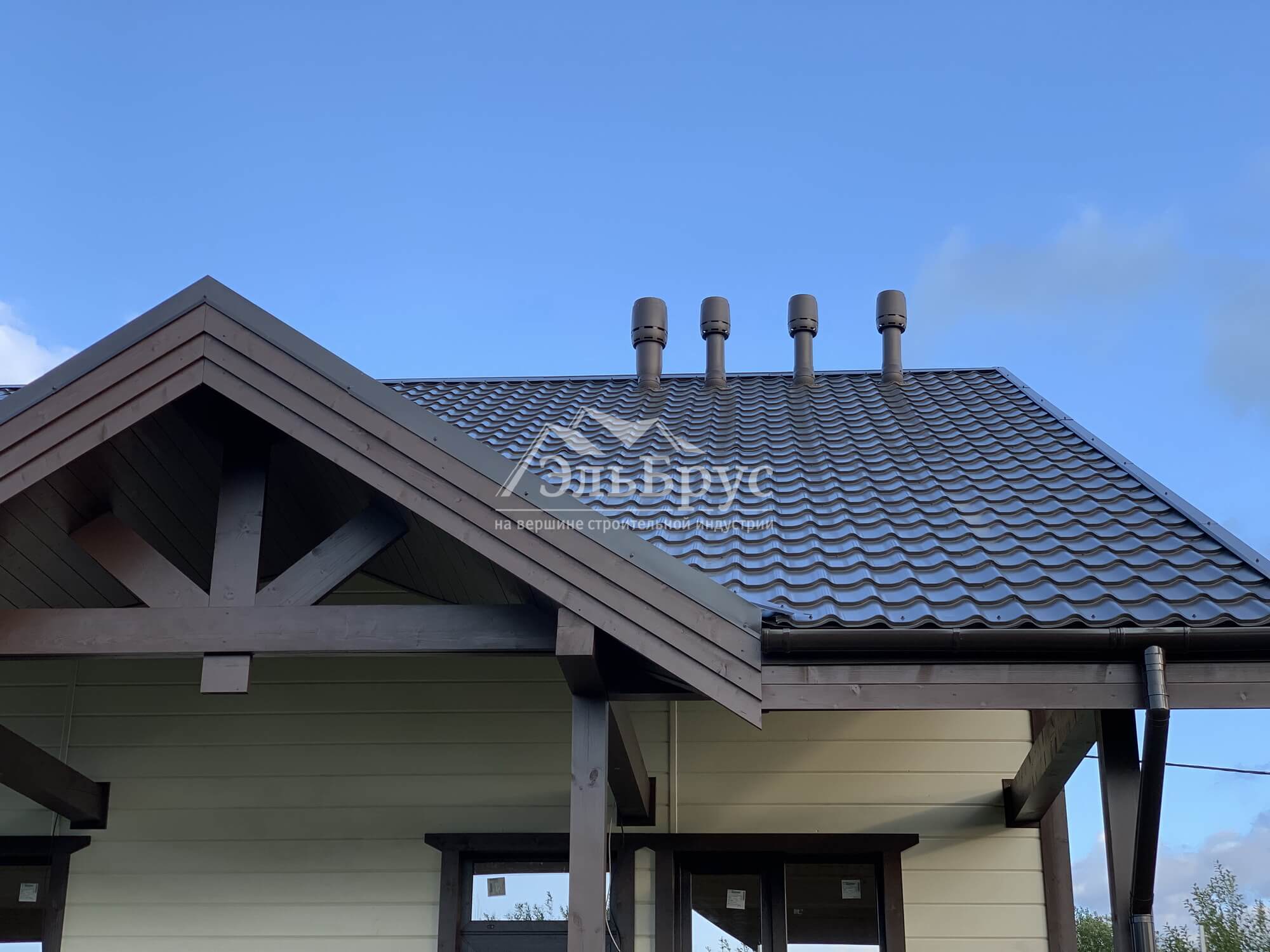

  6. Кровля – металлочерепица Grand Line, RR 32, цвет темно-коричневый.

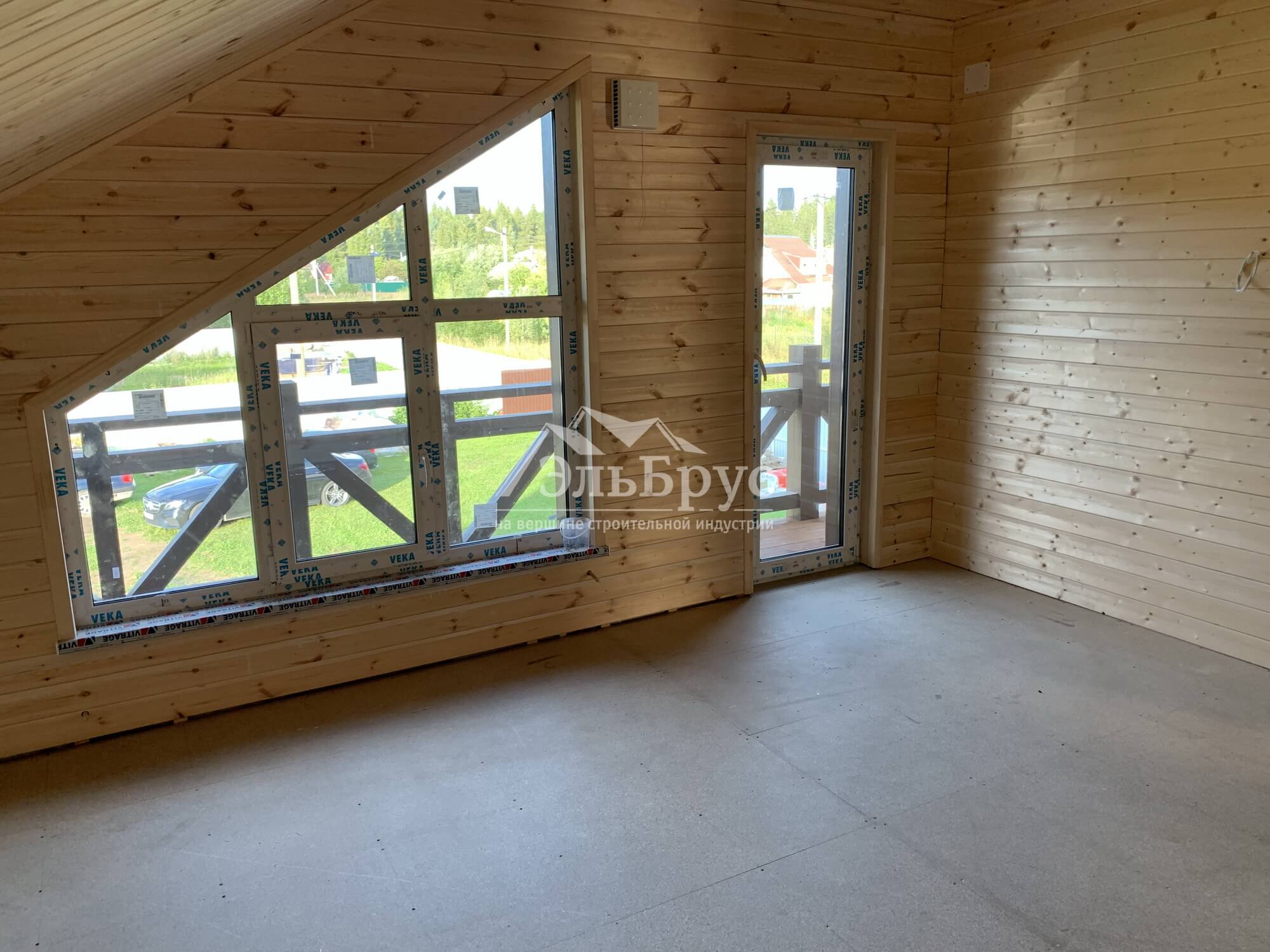

  7. Внутренняя отделка, комбинированная:
    • сухая панель Штиль 12х120 мм, класс АБ;
    • сухая имитация бруса 22х200 мм «Карельский профиль», класс АБ;
    • гипсокартон Knauf по металлопрофилю.
  8. Входная дверь Райтвер Сенатор, межкомнатные – TurenBecker эко-шпон с доборами и наличниками с двух сторон.
  9. Водосточная система Docke, цвет Шоколад.

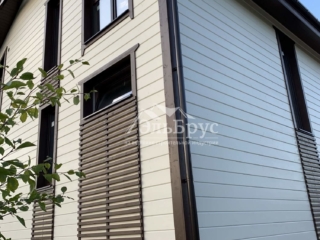

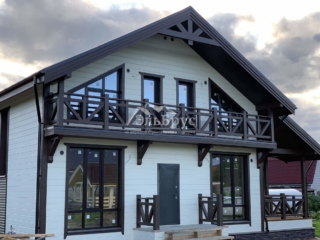

Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.

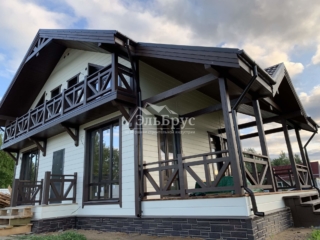

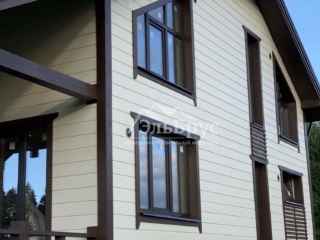

Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.

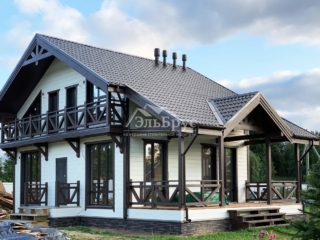

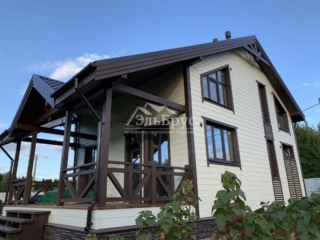

Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.

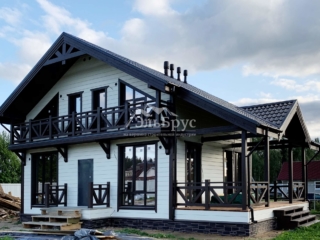

Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.

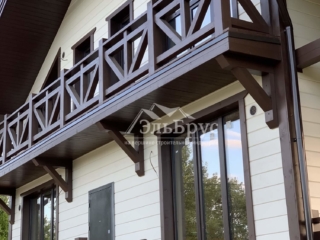

Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.
Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.
Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.
Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.
Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.
Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.



Фундамент

Бетонный ленточный 400х500 мм с двойным армирование, d=12 мм, бетон М350 В25.


Инженерные системы

  • Скрытая разводка электропроводов по точкам. Кабель ВВГ НГ в металлорукаве. Сечение кабелей:
    • 3,0×2,5 — розетки;
    • 3,0×1,5 — выключатели;
    • 3,0×5,0 — силовые.
  • Сборка щитовой с автоматами марки Schneider;
  • УЗО общедомовое противопожарное.
  • Разводка труб водоснабжения сшитым полиэтиленом SanLine по точкам скрытая.
  • Разводка канализационных (фановых) труб по точкам. В том числе трапов. С выводом фановый трубы в кровлю через вентиляционный выход Vilpe (Финляндия).
  • Смонтирована приточно-вытяжная система вентиляции.
    • Приток — клапана инфильтрации воздуха КИВ-125 (Финляндия);
    • Отток — вентиляционные выходы Vilpe (Финляндия), воздуховод пластиковый, воздуховод тепло-звукоизоляционный Sanodec, гофра алюминиевая;
    • Продухи чердачного помещения;
    • Диффузор общедомовой.

Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.
Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.
Каркасный дом в комплектации «С отделкой + Инженерный пакет» по проекту КД 066, д. Малые Борницы.

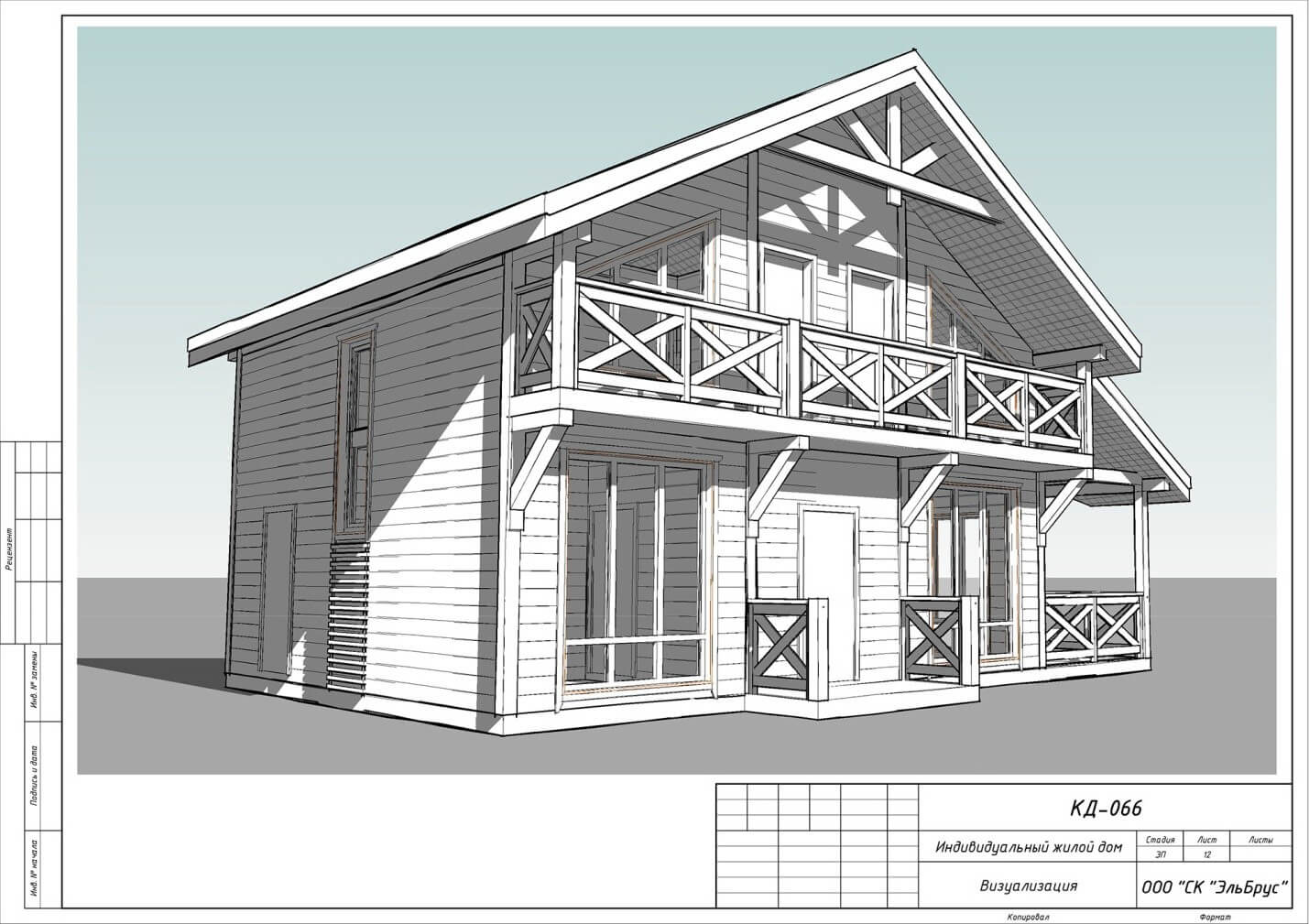

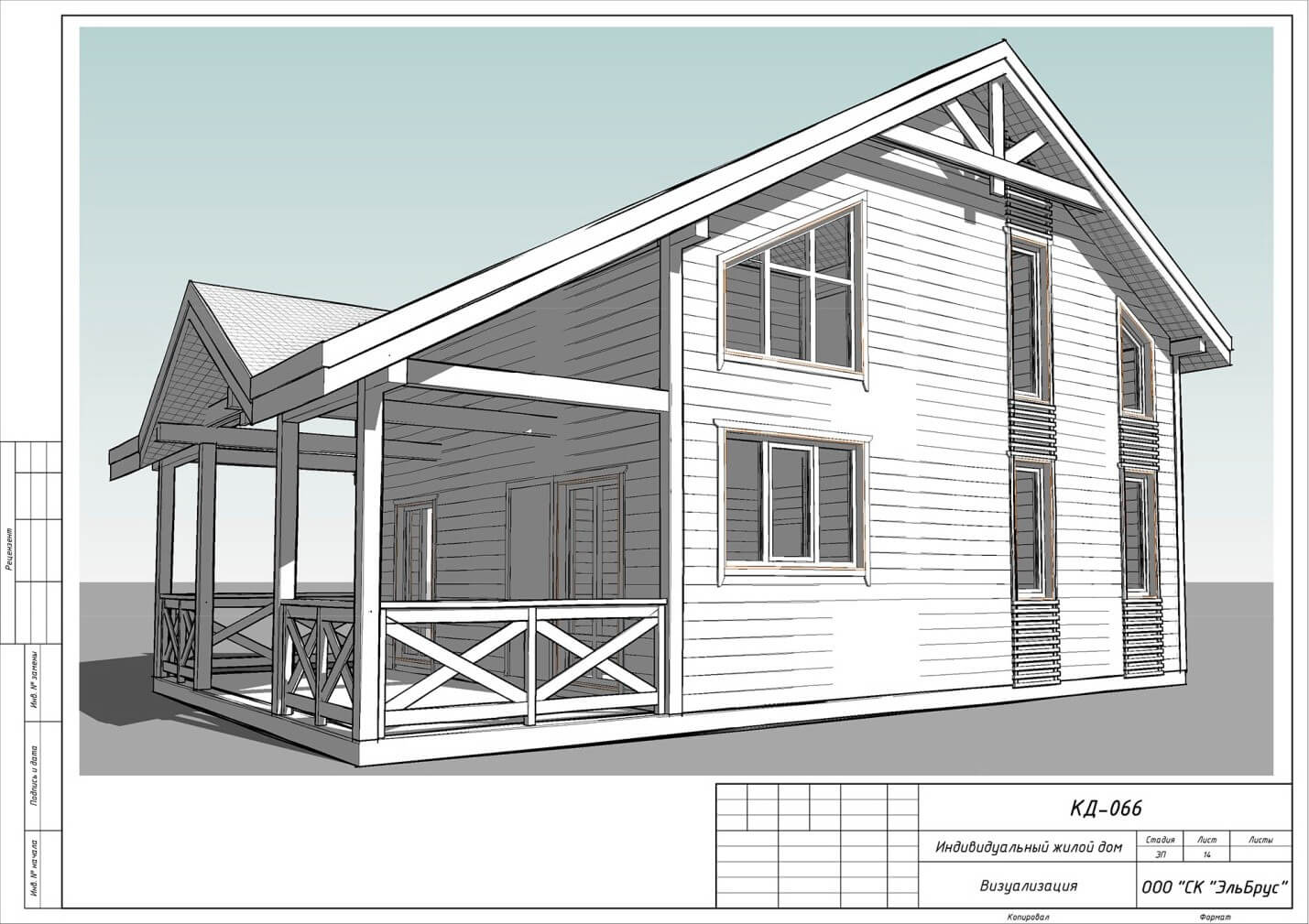

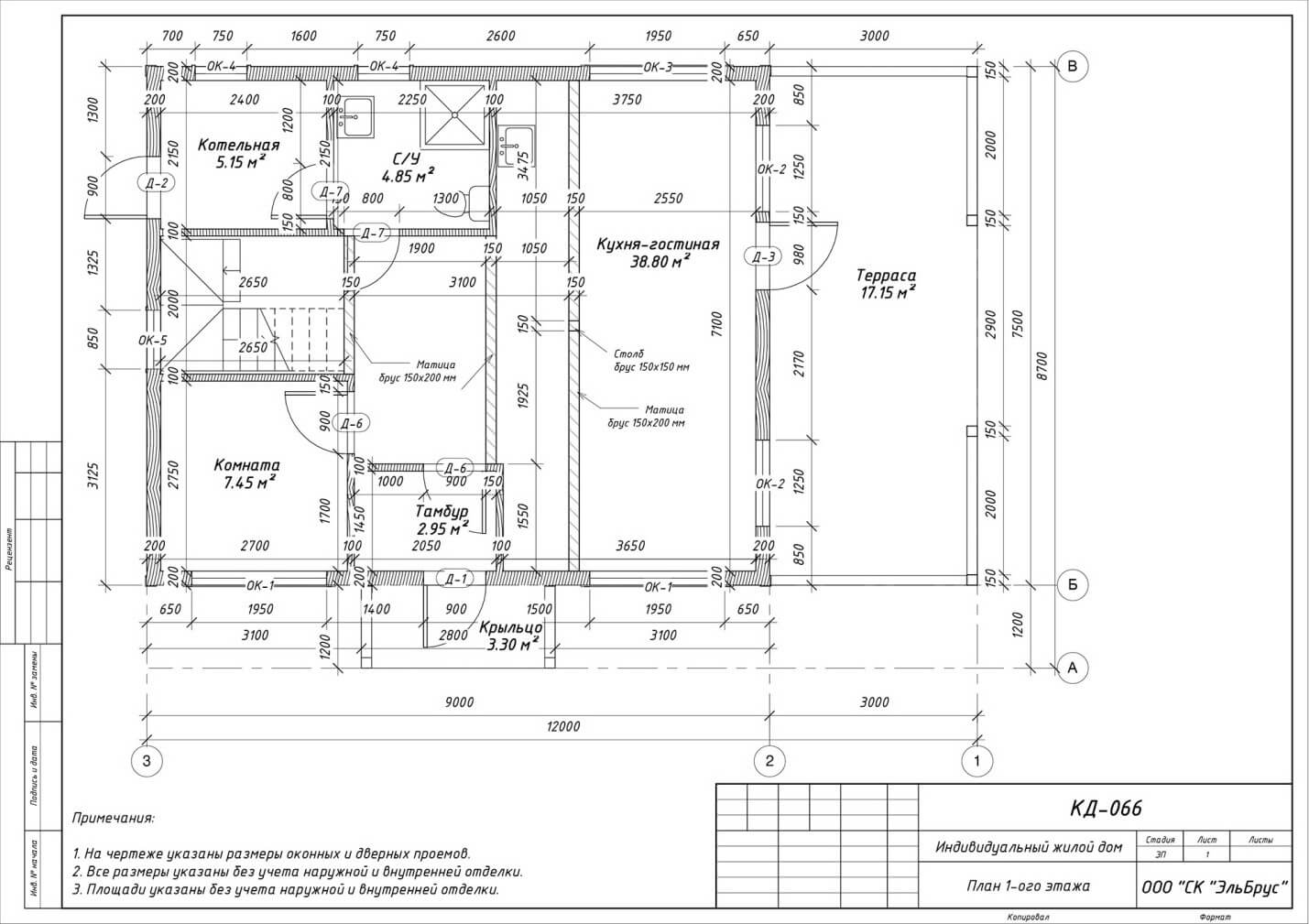

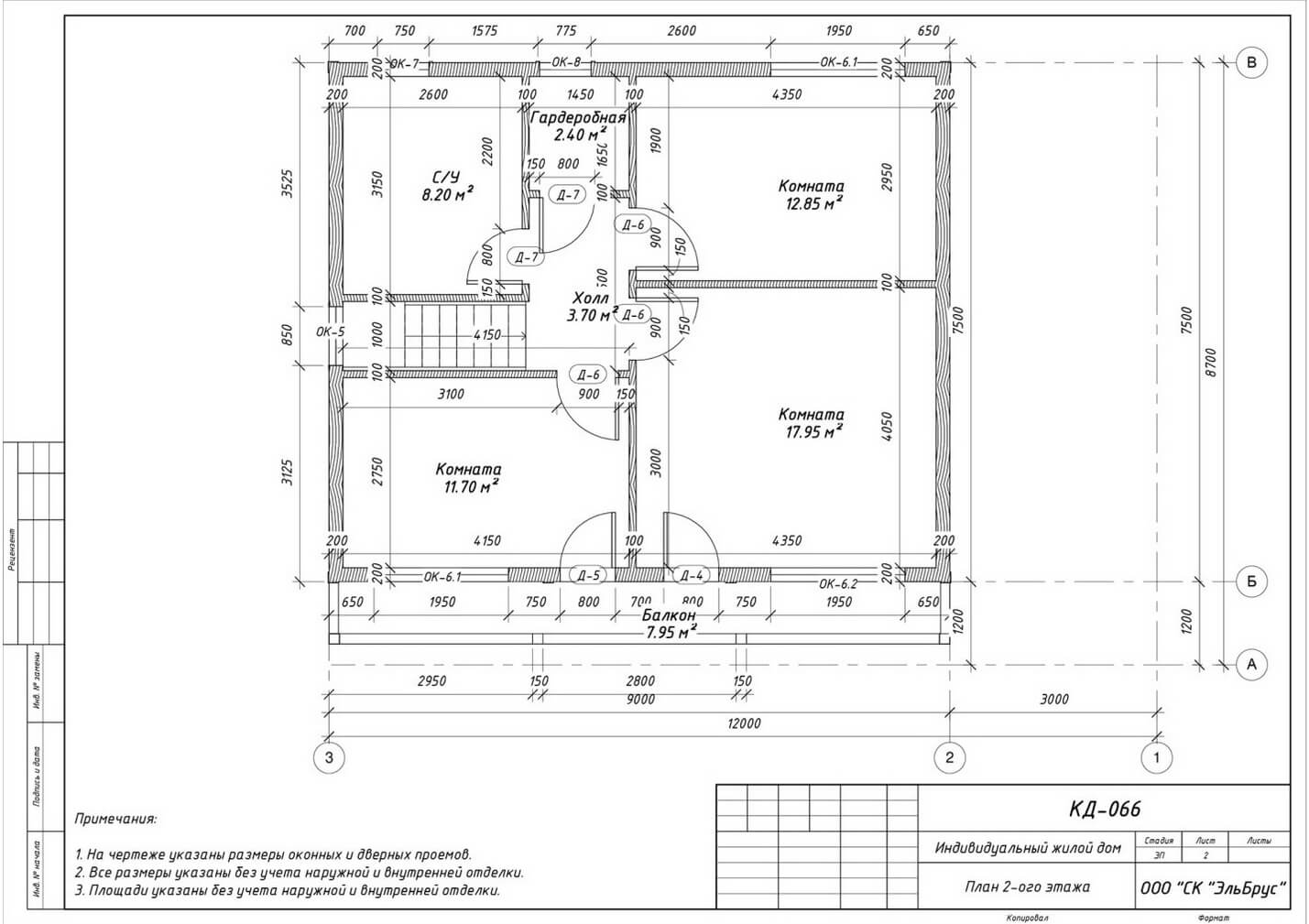

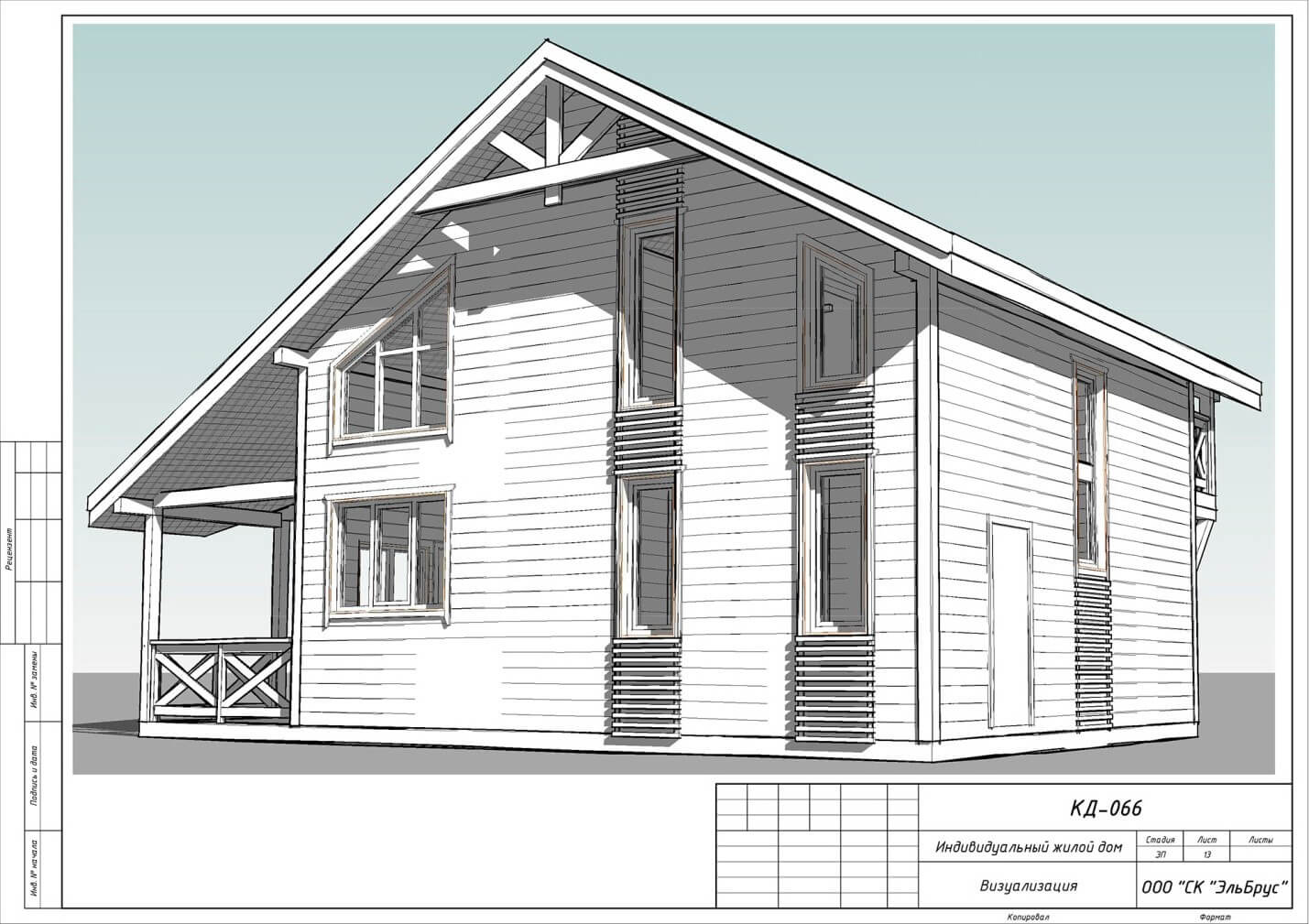

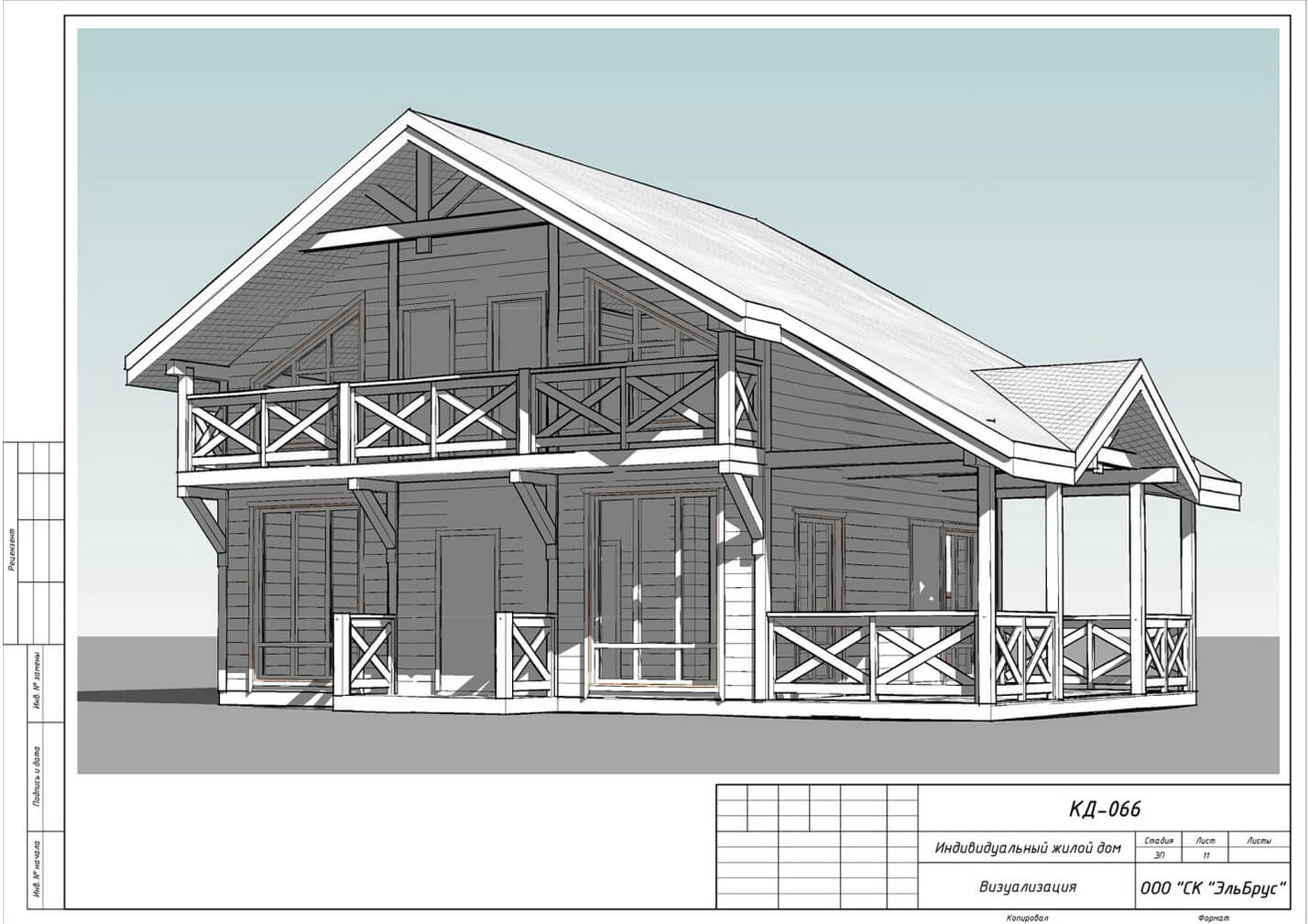

Архитектурное решение
